精密測定機器

精密測定機器 詳細

　工業技術センターに設置しております機器の一部をご紹介します。 　一部の機器については一般に開放しています。依頼試験などについては別途お問い合わせください。 　希望される試験機器以外の方法での評価が実施できる場合や、他の公設試験場が保有する機器のご紹介ができる場合もございますので、詳細についてはお気軽にお問い合わせください。

機器名	万能投影機
分類	精密測定機器
概要
型式	ニコン(株) V-20A
仕様
設置年度	S56
設備使用料	設備使用料：440円/時間
写真
備考	※（公財）ＪＫＡ補助対象機器

機器名	レーザー測長機
分類	精密測定機器
概要	周波数安定化He-Neレーザーを用い、マイケルソン形干渉計を応用した測長システム
型式	和泉電気（株）　MG-1000
仕様	最大測定長　5m 測定分解能　0.04μm
設置年度	S63
設備使用料	一般に開放しておりません
写真
備考	※（公財）ＪＫＡ補助対象機器

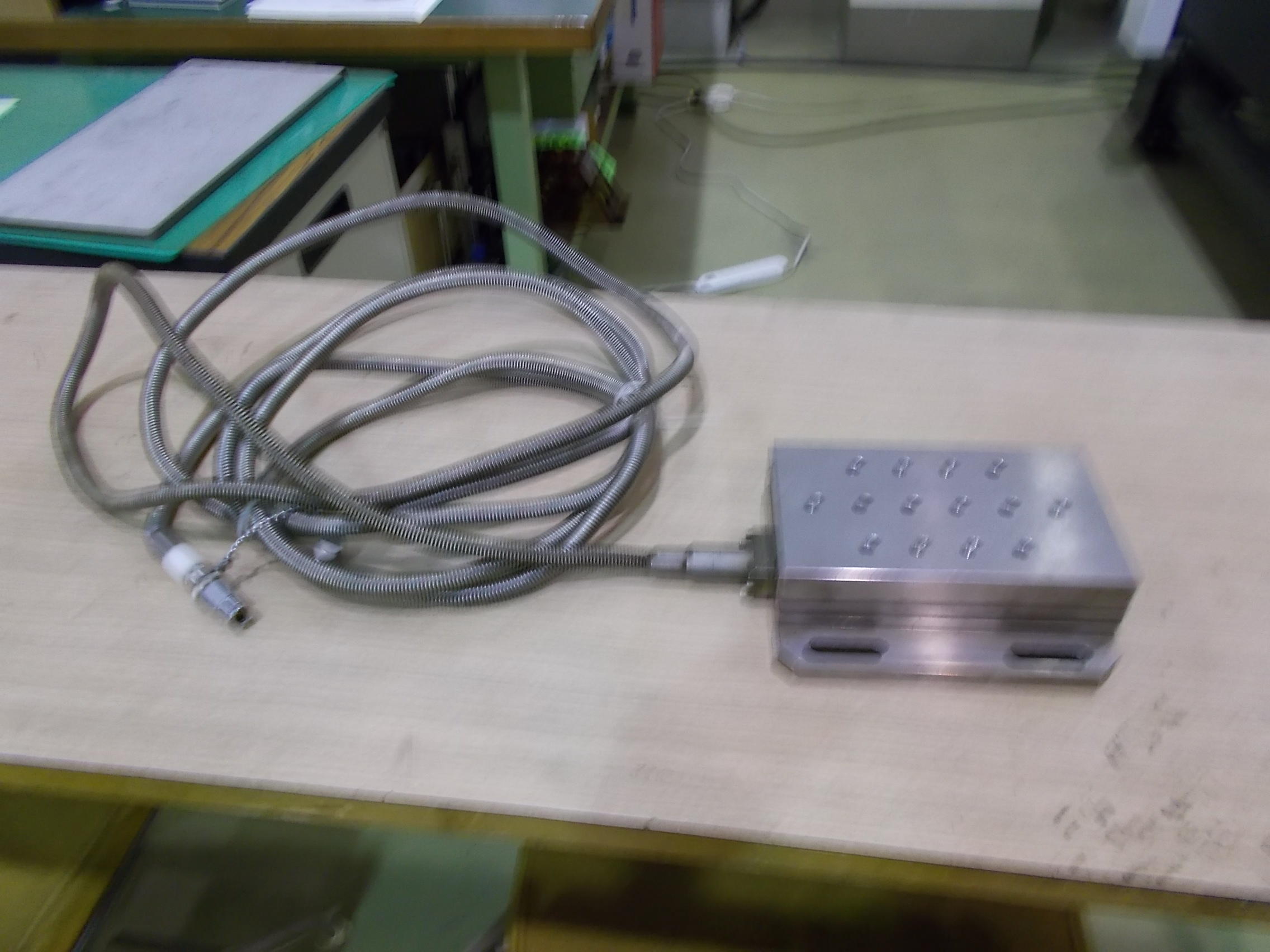

機器名	切削動力計
分類	精密測定機器
概要
型式	日本キスラー(株) 9257B
仕様
設置年度	H3
設備使用料	一般に開放しておりません。
写真
備考	※（公財）ＪＫＡ補助対象機器

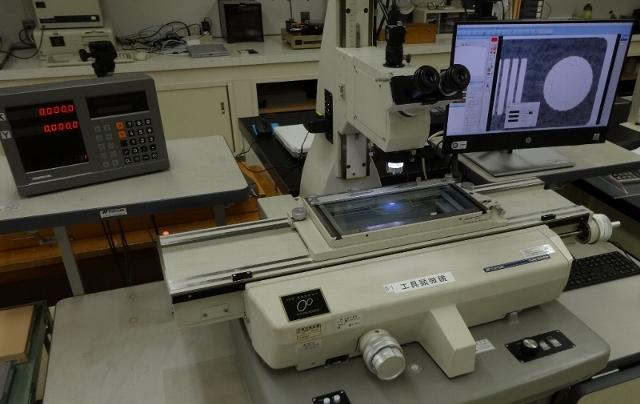

機器名	工具顕微鏡
分類	精密測定機器

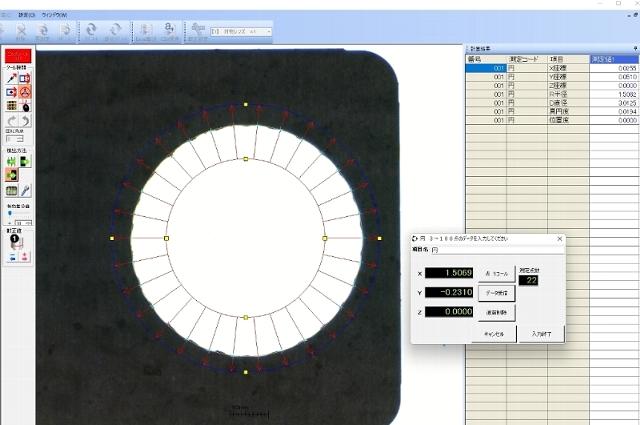

概要	測定物となる部品の微細部分を10倍、30倍、200倍に拡大し、表面状態の観察や寸法測定を行うことができます。寸法測定は非接触で行うため、ゴム等の軟質の部品でも測定することができます。また、付属の測定処理装置（解析パソコン）を利用して、画像処理による多点測定や測定値の統計処理も行うことができます。 　・薄板、小物部品の寸法測定 　・ゴム製品の寸法測定
型式	工具顕微鏡：（株）トプコン　TUM-220EH 解析用ソフト：（株）イノテック　CCS-CORE Videopro
仕様	測定範囲（Ｘ×Ｙ）：220×100mm 測定精度：　(1.5＋0.01L)μm　【L：測定長mm】 テーブルの最大積載量：20kg
設置年度	H9
設備使用料	設備使用料：300円/時間
写真
備考	※（公財）ＪＫＡ補助対象機器

機器名	真円度円柱形状測定機
分類	精密測定機器
概要	被測定物の円周方向に表面形状をトレースし、JISに定められた方法により真円度を算出します。 ・加工穴の真円度測定 ・ピンの真直度測定 ・ピンの同心度測定
型式	（株）ミツトヨ　RA-H426
仕様	回転精度：0.04+6H/10000μm　（H：測定高さ） コラム真直度：0.15μm/100mm テーブル径：φ200mm
設置年度	H10
設備使用料	設備使用料：330円/時間
写真
備考	※（公財）ＪＫＡ補助対象機器

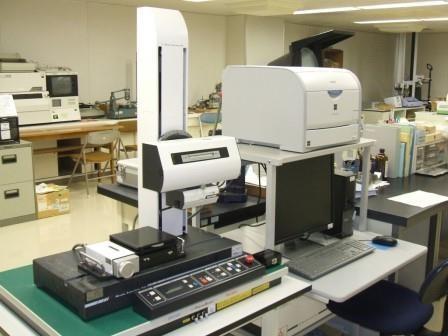

機器名	表面粗さ輪郭形状測定機
分類	精密測定機器
概要	機械部品などの表面をスタイラス（径の小さな触針）でなぞることで、表面の微小な凹凸の状態(表面性状)を測定する機器です。機械製品の摺動性などの評価に使われます。小さな部品の輪郭形状も測定できます。
型式	（株）小坂研究所　DSF900K31
仕様	（１）スタイラス　SA-41／SA-32 　　分解能：0.75nm／1.5nm 　　測定範囲：±6mm／±12mm 　　測定力：0.75mN／10.0mN （２）電動積載台 　　ステージ大きさ：150mm×150mm 　　ステージ移動量：50mm 　　最少移動ステップ：1μm 　　最大積載質量：5kg （３）　機能 　ア．輪郭形状測定機能 　イ．二次元表面粗さ解析機能 　ウ．三次元表面粗さ解析機能
設置年度	H27
設備使用料	設備使用料　420円／時間
写真
備考	※（公財）ＪＫＡ補助対象機器

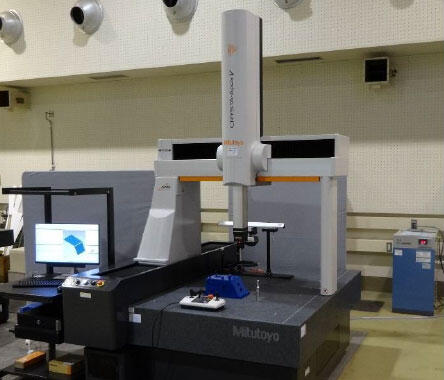

機器名	CNC三次元測定機
分類	精密測定機器
概要	CNC三次元測定機は、接触式スキャニングプローブや非接触式レーザープローブを用いて様々な材質や形状の製品等を精密に測定することが出来ます。 　設計CADデータを読み込んで測定プログラムを自動生成する機能や、設計CADデータと測定データを重ね合わせて誤差を評価する機能も備えています。
型式	(株)ミツトヨ　CRYSTA-Apex V9106-571（除振台仕様）
仕様	〇各軸の移動距離 X： 900、Y： 1,000、Z： 600(mm) 〇長さ測定誤差 1.7+3L/1,000μm 〇プローブ 接触式スキャニングプローブ： SP25M ﾌﾟﾛｰﾌﾞｷｯﾄ＃2 非接触式レーザープローブ： SurfaceMeasure 1110 〇測定プログラムの自動生成ソフトウェア 接触式測定用： MiCAT-Planner 非接触式測定用： MSURF-Planner
設置年度	R5
設備使用料	設備使用料：1,740円/時間
写真
備考	※（公財）ＪＫＡ補助対象機器
