 工業技術センターに設置しております機器の一部をご紹介します。  一部の機器については一般に開放しています。依頼試験などについては別途お問い合わせください。  希望される試験機器以外の方法での評価が実施できる場合や、他の公設試験場が保有する機器のご紹介ができる場合もございますので、詳細についてはお気軽にお問い合わせください。

機器名 ラジアルボール盤
分類 加工機器
概要

ドリルを使った金属の穴あけ加工装置

型式

(株)大矢製作所 RE2-1300A MCT-100型

仕様

最高回転数 1985rpm
主軸頭の移動距離 1065mm
アームの上下移動距離 660mm

設置年度 S52
設備使用料

一般に開放しておりません

写真
写真
備考

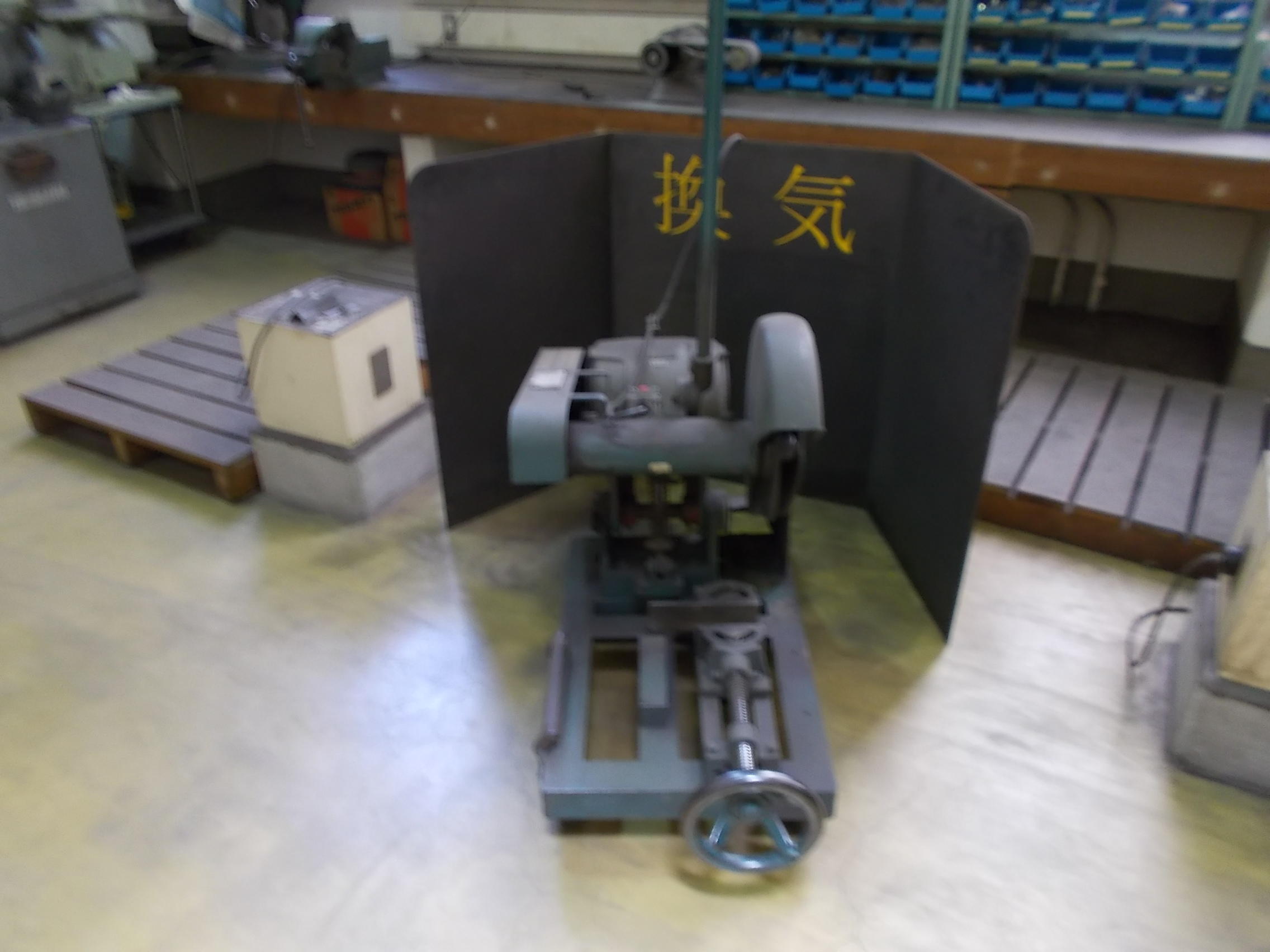

機器名 高速カッター
分類 加工機器
概要

レジノイド砥石を用いた金属切断装置

型式

三菱電機(株) 8B-A型

仕様

回転数 1710rpm

設置年度 S52
設備使用料

設備使用料:100円/時間

写真
写真
備考

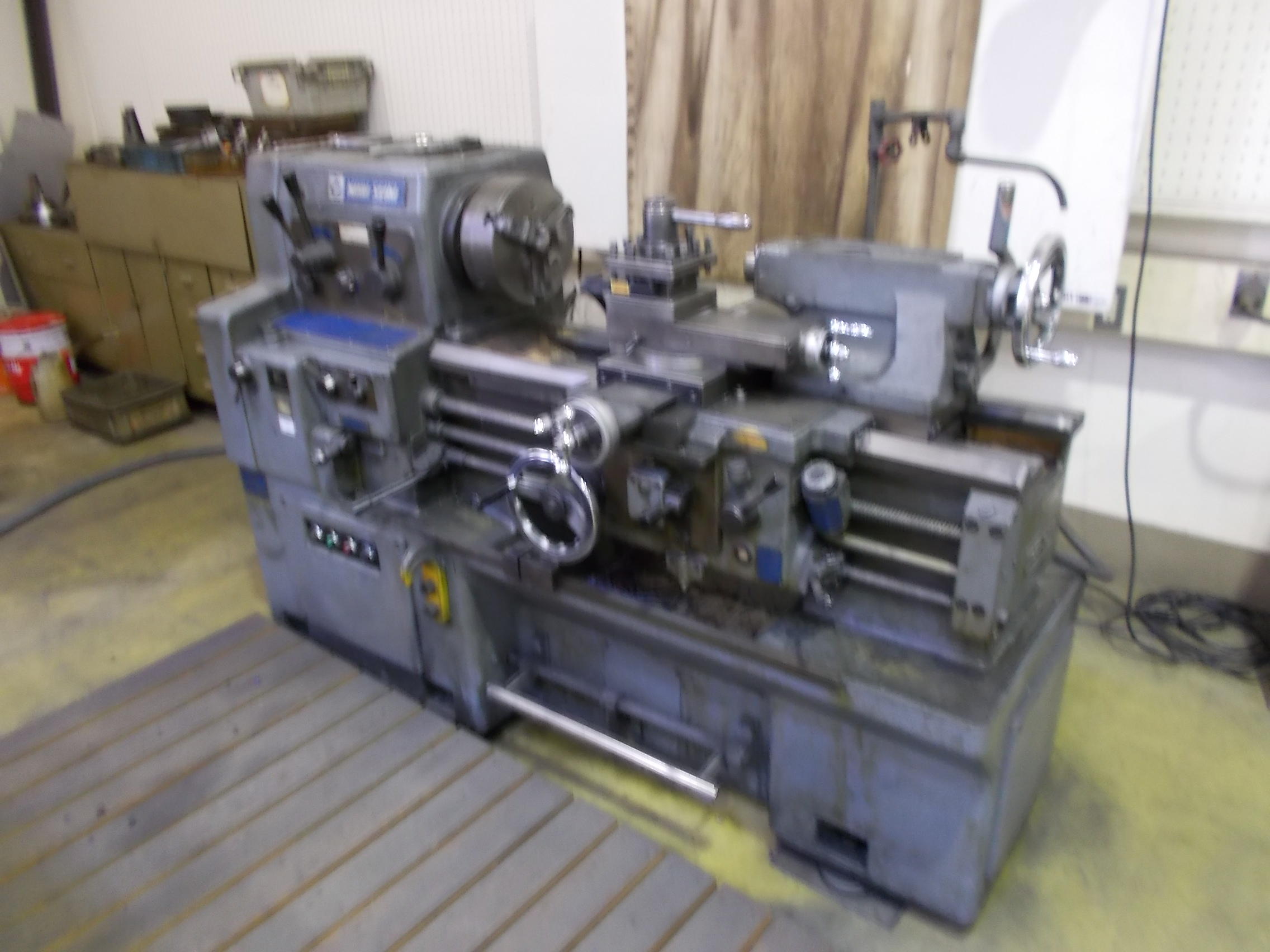

機器名 精密旋盤
分類 加工機器
概要

金属の旋削加工装置

型式

森精機製作所(株) MS-650型

仕様

主軸回転数 1800rpm
心間最大距離 650mm

設置年度 S57
設備使用料

一般に開放しておりません

写真
写真
備考 ※(公財)JKA補助対象機器
機器名 電気炉
分類 加工機器
概要

鉄鋼材料の熱処理等に使用します

型式

(株) 亀井製作所 3513

仕様

最高温度:900℃

設置年度 S57
設備使用料

設備使用料:520円/時間

写真
備考
機器名 研削盤
分類 加工機器
概要

砥石による平面研磨装置

型式

日興機械(株)  NSG-520型

仕様

主軸回転数 3400rpm
最大移動量 (X)600mm (Y)215mm

設置年度 S59
設備使用料

一般に開放しておりません

写真
写真
備考
機器名 塗装排気装置
分類 加工機器
概要

木製品、プラスチック、金属製品及び自動車部品等の塗装試験のための試験片の作成等を行います。

型式

益田機械製作所 ハイメッカー

仕様

クリーン・ルーム型 幅:300cm×高さ:260cm

設置年度 S62
設備使用料

設備使用料:580円/時間

写真
備考
機器名 冷間静水圧プレス(CIP)
分類 加工機器
概要

液体(水等)を加圧媒体として粉体の成形をするものです。加圧媒体が液体のため、等方加圧となり複雑形状品に対応ができるとともに、均一な密度分布の成形体が得られます。
・金属及びセラミックス粉末の成形
・等方圧負荷試験

型式

三菱重工業(株) MCT-100型

仕様

処理容積:φ100×200mm
最大処理圧力:4000kgf/cm2

設置年度 S63
設備使用料

設備使用料:1,300円/時間

写真
写真
備考 ※(公財)JKA補助対象機器
機器名 熱間静水圧プレス(HIP)
分類 加工機器
概要

気体(Ar)を圧力媒体として、温度と圧力の相乗効果により、金属及びセラミックス材料等の被処理物の緻密化、反応焼結あるいは接合等を行います。
・金属、セラミックス焼結材の緻密化
・難焼結材料の粉末の焼結
・異種材料の接合

型式

三菱重工業(株) Labo-HIP

仕様

処理温度:1800℃
処理圧力:196MPa

処理雰囲気:アルゴンガス

処理容積:φ50×50mm未満、φ30×60mm未満

設置年度 H1
設備使用料

設備使用料:2,780円/時間

写真
写真
備考 ※(公財)JKA補助対象機器
機器名 熱風式焼付乾燥装置
分類 加工機器
概要

試験機の中を特定の温度に制御する事により物体の乾燥や耐熱試験を行います。

・塗膜の強制乾燥
・製品・部品の耐熱試験

型式

タバイエスペック㈱ HLKS-3A

仕様

高温熱風式 温度:80~300℃
内寸:W1500×H1500×D950 mm

設置年度 H1
設備使用料

設備使用料:460円/時間

写真
写真
備考
機器名 定荷重精密プレス
分類 加工機器
概要

木材の接着加工やゴムの加硫処理において、試料に対して常に一定の荷重を加えるための装置です。
・木材の接着加工における加熱圧締
・ゴムの加硫処理における加熱圧締

型式

テスター産業(株) SA-901

仕様

圧縮板寸法:250×250mm
圧縮ストローク:50mm
加熱温度:~300℃
圧縮力:500~3000kg(低圧レンジ)、1500~8500kg(高圧レンジ)

設置年度 H1
設備使用料

設備使用料:310円/時間

写真
写真
備考
機器名 電気炉
分類 加工機器
概要
型式

(株)モトヤマ SB-2035

仕様
設置年度 H1
設備使用料

520円/時間

写真
備考 ※(公財)JKA補助対象機器
機器名 混練装置
分類 加工機器
概要
型式

(株)小平製作所 RII-2-CC

仕様
設置年度 H5
設備使用料
写真
備考 ※(公財)JKA補助対象機器
機器名 横型バンドソー
分類 加工機器
概要

帯鋸を用いた金属切断装置です。
・各種金属材料の切断

型式

(株)ニコテック SCH-33FA

仕様

最高切削速度 120mm/min
最大バイス幅 320mm

設置年度 H6
設備使用料

設備使用料:340円/時間

写真
写真
備考 ※(公財)JKA補助対象機器
機器名 放電焼結機
分類 加工機器
概要

真空、アルゴンガス、窒素ガス雰囲気中において、直流パルス電流を与えることにより金属、セラミックス等の焼結、接合、焼結接合及び熱処理を行います。
・金属、セラミックス粉末の焼結
・各種材料の接合
・金属材料の熱処理

型式

(株)中国精工 プラズマンCSP-Ⅳ-A特型

仕様

最高処理温度:2200℃
電流出力:5000A
最大加圧荷重:50kN
雰囲気:真空(1×10-4Pa),アルゴンガス,窒素ガス
試料台寸法:φ120mm

設置年度 H10
設備使用料

設備使用料:2,030円/時間

写真
写真
備考 ※経済産業省補助対象機器
機器名 試験用粉砕機
分類 加工機器
概要

ゴム、プラスチック等を粉砕し、粉末にする装置です。
・ゴム、プラスチック製品の粉砕

型式

フリッチュ・ジャパン(株) カッティングミルP-15

仕様

最高回転数:2800rpm

設置年度 H10
設備使用料

設備使用料:450円/時間

写真
写真
備考
機器名 万能混練かくはん機
分類 加工機器
概要

攪拌具の自転と公転運動により、早く均一な攪拌混合を行います。

型式

(株)ダルトン 25AMV-Qr

仕様

攪拌容量:16.5kg

最高攪拌具公転数:175rpm

最高攪拌具自転数:619rpm

設置年度 H10
設備使用料

設備使用料:250円/時間

写真
備考 ※(公財)JKA補助対象機器
機器名 超音波振動ユニット
分類 加工機器
概要
型式

(株)岳将 ULTRA-700

仕様
設置年度 H11
設備使用料
写真
備考 ※中小企業庁補助対象機器
機器名 精密加工機
分類 加工機器
概要

精密小型マシニングセンタ。NC制御により複雑形状の加工も可能

型式

牧野フライス精機(株) MSJ25-16

仕様

最高主軸回転数 20000rpm
最大移動量 (X)350mm (Y)250mm (Z)300mm

設置年度 H12
設備使用料

設備使用料:2,040円/時間

写真
写真
備考 ※中小企業庁補助対象機器

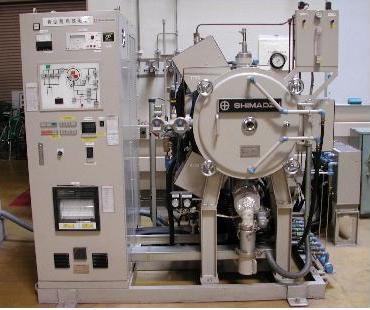

機器名 雰囲気炉
分類 加工機器
概要

真空、アルゴンガス、窒素ガス雰囲気中において、試料の熱処理を行います。
・金属粉末の焼結
・各種材料の熱処理

型式

島津メクテム(株) VHLgr25/18/23

仕様

最高処理温度:2200℃(Ar),1800℃(真空)
有効処理容積:230×160×215mm
到達真空度:7×10-4Pa≧
雰囲気:真空、アルゴンガス、窒素ガス

設置年度 H12
設備使用料

設備使用料:2,720円/時間

写真
写真
備考 ※(公財)JKA補助対象機器

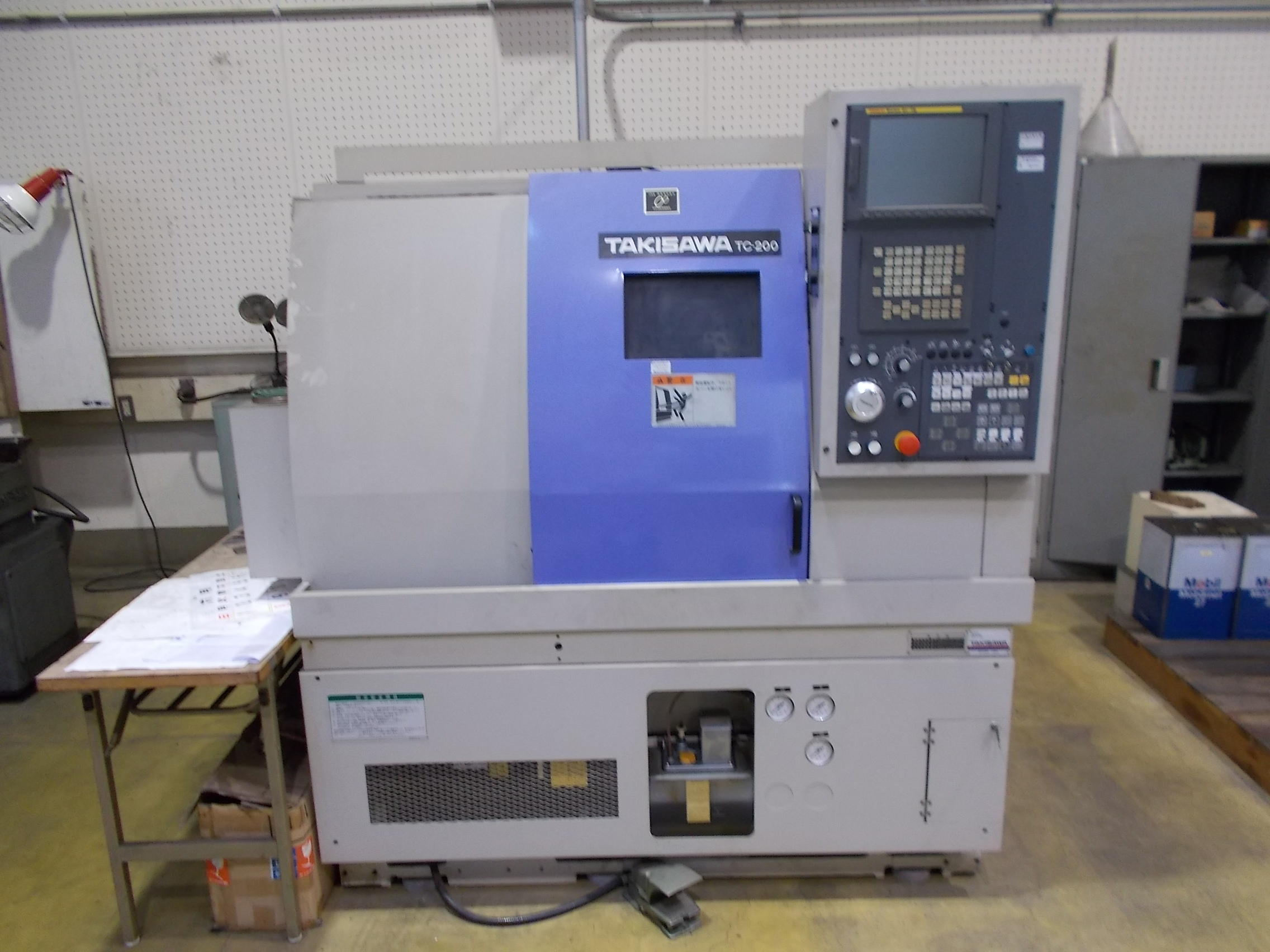

機器名 NC旋盤
分類 加工機器
概要
型式

(株)滝澤鉄工所 TC-200

仕様
設置年度 H15
設備使用料

一般に開放しておりません。

写真
写真
備考 ※(公財)JKA補助対象機器
機器名 遊星型ボールミル
分類 加工機器
概要

自転・公転運動にさらに強い遠心力を加えた遊星式のボールミルです。ボールと容器の壁とを使って短時間に混合、粉砕できます。
・異種粉体の混合
・メカニカルアロイング等の最新の素材開発
・硬脆材料の粉砕

型式

フリッチュ社 P-6型

仕様

モーター回転数:2400rpm
最大ディスク回転数:600rpm
最大ポット回転数:1090rpm
搭載可能ポット:500cc ×1、250cc ×1、80cc ×1又は×2
雰囲気:大気、アルゴンガス

設置年度 H16
設備使用料

設備使用料:500円/時間

写真
写真
備考 ※(公財)JKA補助対象機器

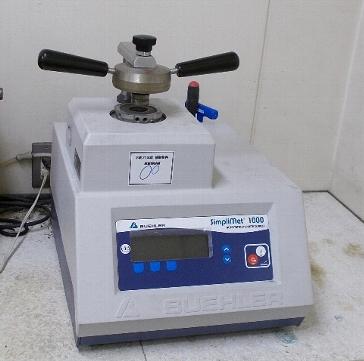

機器名 試料埋込機
分類 加工機器
概要

顕微鏡観察用試験片の研磨・琢磨の前工程として、 試料を樹脂に埋め込む装置

型式

ビューラー社 シンプリメット1000

仕様

加熱温度 150℃
加圧力  4200psi
埋込直径 1.25 インチ

設置年度 平成21年度
設備使用料

設備使用料:100円/時間

写真
写真
備考 ※(公財)JKA補助対象機器
機器名 湿式試料切断機
分類 加工機器
概要

砥石に冷却水を噴射しながら、材料から試験片を切断する装置です。この装置の特徴は、切断に伴う発熱がほとんど無いため試験片の変質が少ないこと、また精密な切断が可能であることです。顕微鏡組織観察用試料、硬度測定用試料、化学分析用試料などの作製に用います。

型式

ニップラ(株) SKY-4-H型

仕様

切断方式:湿式
切断能力:φ60mm
主軸動力:2.2kW
砥石回転数:2,800rpm
テーブル駆動:自動/手動(丸ハンドル回転式)切換式
使用砥石径:φ255mm×1.2mmt×砥石穴径φ31.75mm

設置年度 H22
設備使用料

設備使用料:200円/時間

写真
写真
備考 ※(公財)JKA補助対象機器

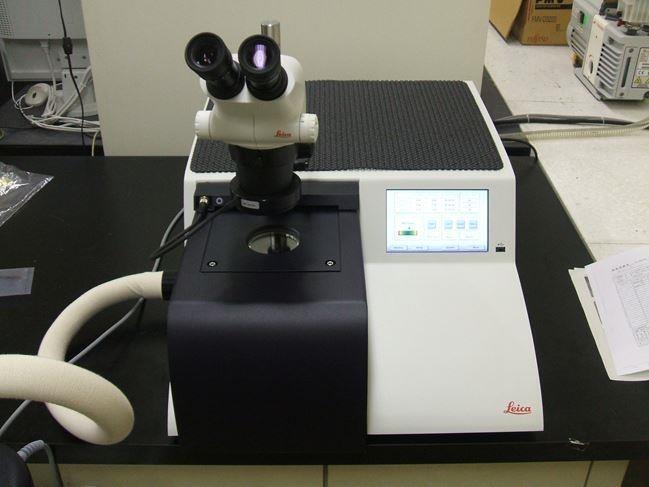

機器名 イオンミリング装置
分類 加工機器
概要

走査電子顕微鏡等での表面観察や表面分析、及び超微小硬さ試験機用試料の前処理を行う装置です。アルゴンビームを使用して加工を行うため様々な材料を加工でき、また、細かな傷や歪みのない試験片を作成することができます。

型式

ライカマイクロシステムズ(株) EM TIC 3X

仕様

ミリング方法:断面および平面
ミリング範囲(平面):φ25mm以内
加工温度(断面):-150℃~常温

設置年度 H27
設備使用料

設備使用料:3,130円/時間
(本市のイオン源を使用しないとき 2,800円/時間
 本市の液化窒素を使用しないとき 2,310円/時間
 本市のイオン源及び液化窒素を使用しないとき 1,960円/時間)

写真
写真
備考

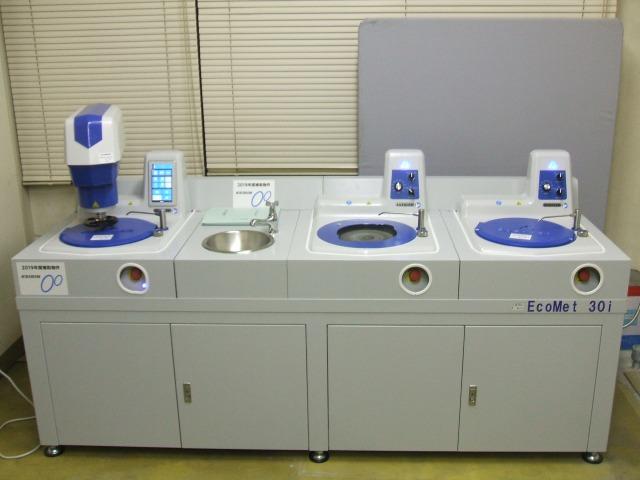

機器名 高速鏡面仕上機
分類 加工機器
概要

この機器は、金属材料の組織観察や組織解析、メッキの膜厚測定などを実施する際の顕微鏡観察用試験片の作製に用いるテーブル式研磨機です。

3連式で自動研磨装置を備えており、顕微鏡観察用の試験片に必要とされる平滑面を精度良く、効率的に作製することができます。

型式

ITW ジャパン(株) エコメット-30i 型

仕様

・三連式(自動研磨装置一台)
・研磨盤
  サイズ:203mm
  回転数:50~500rpm
・自動研磨装置
  最大4試料がセット可能
  試料ホルダサイズ:1.25インチ
  試料ホルダ回転数:30~200rpm
  各試料への荷重負荷:5~40N(個別)

設置年度 R1
設備使用料

420円/時間

写真
写真
備考 ※(公財)JKA補助対象機器
機器名 精密切断機
分類 加工機器
概要

試料を高精度で切断することができ、切り出し、寸法調整、研磨工程を一度に実施可能な装置です。試料を正確に切り出すことができます。

型式

ハルツォク・ジャパン株式会社 MICRACUT 202-AX

仕様

・切込み送り:自動(Z軸Y軸X軸)

・砥石回転速度:300‐4000rpm

・最大切断直径:φ75mm

・切断砥石直径:最大φ200mm

・X軸精度:0.014mm

設置年度 R2
設備使用料

440円/時間

写真
写真
写真
備考 ※(公財)JKA補助対象機器
