技術情報「システム技術室が担当する新規導入機器のご紹介」

　広島市では、当工業技術センターにおいて、中小企業が抱えている技術的な課題に対応するため、試験・検査用機器の整備を進めています。
　令和６年度、７年度に、広島市で整備した機器のうち、システム技術室が担当する機器をご紹介します。

　電子機器の性能や安全性を評価するうえで、電気信号や磁場の評価は重要です。
　新製品開発のほか、既存製品の動作確認やトラブルシューティング、品質管理などにお役立てください。

　磁束密度計と騒音計は、２０２６年１月末ごろには設備使用機器としてご利用いただける予定です。
　皆様の課題に合わせて評価方法のご提案や操作方法の指導などもサポートいたしますので、お気軽にお問い合わせください。　

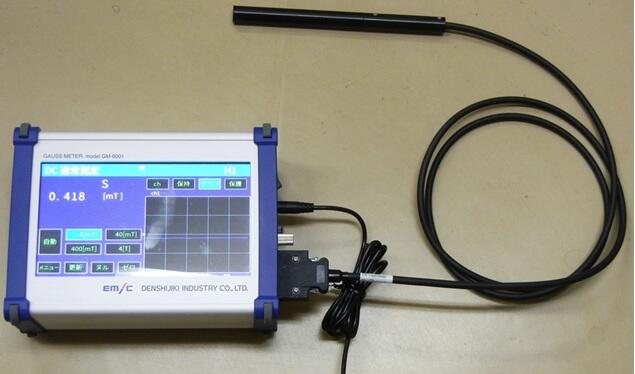

磁束密度計

　＜機器概要＞
　 　磁石、家庭用磁気治療器などの磁界を発生させる製品や鋼板の磁束密度を測定する装置です。

　＜型式等＞
　　電子磁気工業株式会社　Gauss Meter　GM-6001

　＜主な仕様＞
　　〇測定範囲　　０～４T（標準）
　　〇測定精度　　DC：±0.5％ + ±各レンジのF.S 0.1% + プローブ精度
　　　　　　　　　AC：±0.5％ + ±各レンジのF.S 0.1% + プローブ精度
　　〇測定周波数　DC：直流のみ　　AC：20Hz～20kHz/-3dB

　

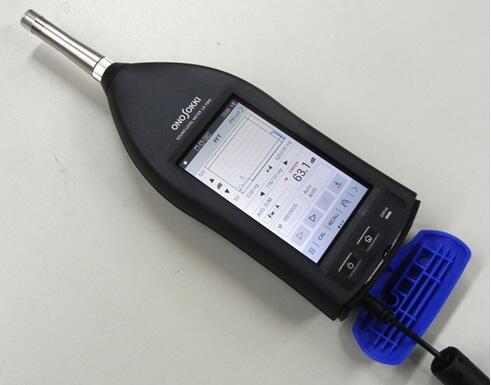

騒音計

　＜機器概要＞
　 　製品の動作や工場の設備の動作に伴って発生する音や、環境騒音を時系列データとして測定して、評価及び分析するための機器です。

　＜型式等＞
　　株式会社小野測器　精密騒音計LA-7500

　＜主な仕様＞
　　〇測定周波数範囲　　10Hz～20kHz
　　〇測定レベル範囲　　24～138dB(A特性)、　32～138dB(C特性)、　38～138dB(Z特性)
　　〇自己雑音レベル　　16dB以下(A特性)、　24dB以下(C特性)、　30dB以下(Z特性)
　　〇分析機能　　　　　波形収録、FFT分析、オクターブバンド分析(1/1及び1/3オクターブ)

デジタルマルチメータ

＜機器概要＞
　電圧、電流、抵抗、温度の測定を１台で行うことのできる装置です。

＜型式等＞
　株式会社テクシオ・テクノロジー　GDM-9061

＜主な仕様＞
　〇 直流電圧測定レンジ　100mV～1000V
　〇 交流電圧測定レンジ　100mV～750V
　〇 直流電流測定レンジ　100 μA～10 A
　〇 交流電流測定レンジ　100 μA～10 A
　〇 抵抗測定レンジ　　　100Ω～100MΩ
　〇 温度測定　　　　　　対応熱電対（E、J、T、K、N、R、S、B）

＜設備使用料＞　100円（1時間あたり）

＜試験手数料＞　電気信号測定試験　1，300円（1件につき）
